解讀擋圈的類型、選擇與安裝技巧

發布日期:[2024-06-28]     點擊率:

擋圈作為一種重要的機械配件,廣泛應用于各種機械設備中,主要起到軸向定位和固定的作用。根據安裝位置和功能的不同,擋圈主要分為兩大類:軸用擋圈和孔用擋圈,每種類型又有多種款式,以適應不同的應用場景。以下是擋圈的類型、選擇與安裝技巧的解讀:


擋圈的類型

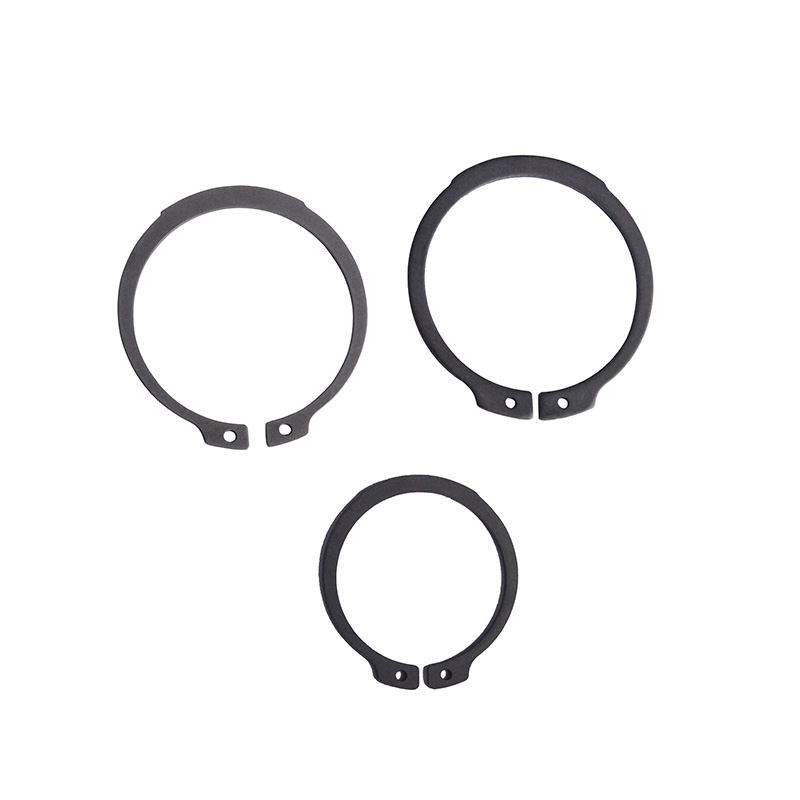

軸用彈性擋圈:安裝在軸的凹槽內,用于固定軸承、齒輪等軸向零件,其內徑略小于軸徑,常見的有單耳擋圈、雙耳擋圈等。


孔用彈性擋圈(又稱孔用擋圈或孔用波形擋圈):安裝在殼體或部件的圓孔中,用于固定軸上的零件,外徑稍大于孔徑,常見于固定軸套、襯套等。


E型擋圈(也稱作外卡簧):一種特殊的孔用擋圈,通常用于較大直徑的孔,具有較好的彈性和較大的徑向壓力,適合重載荷應用。


U型擋圈(或稱內卡簧):軸用擋圈的一種,形態較為簡單,適用于輕載荷場合。


選擇擋圈的考慮因素


應用環境:考慮工作溫度、介質腐蝕性等因素,選擇合適的材質,如不銹鋼、碳鋼或塑料等。

負載要求:根據承受的軸向力大小選擇相應強度和彈性的擋圈。

空間限制:根據安裝空間的大小和形狀選擇合適的擋圈類型和尺寸。

成本效益:綜合考慮采購成本、安裝便捷性和使用壽命,選擇合適的擋圈。


安裝技巧


使用工具:無論是軸用還是孔用擋圈,推薦使用卡簧鉗進行安裝。軸用擋圈需擴張后安裝,而孔用擋圈則需先壓縮。

正確測量尺寸:確保擋圈的尺寸與安裝位置的直徑匹配,避免過松或過緊。

清潔安裝面:安裝前應清潔軸或孔的凹槽,去掉灰塵、油污等雜質,保證良好的接觸和固定效果。

小心操作:使用卡簧鉗時,要均勻用力,避免損壞擋圈或安裝面。

檢查安裝質量:安裝后,應檢查擋圈是否完全嵌入槽內,無扭曲或偏斜,必要時可輕輕敲擊以確保到位。


通過上述解讀,我們不難發現,正確選擇與安裝擋圈是保障機械設備正常運行的關鍵步驟,需要根據具體應用需求仔細考量。
